Kanalabdeckung EGF

Standardgrößen:

• 625 x 625 x 10 mm
• 750 x 750 x 10 mm
• 1000 x 1000 x 10 mm

Sondergrößen oder im Rundformat auf Anfrage möglich

Dieser Typ Kanaleinlauf-Abdeckung ist geeignet für rissfreie Untergründe mit bis zu 30 mm Boden Unebenheiten.
Die Kanaleinlauf-Abdeckung besteht aus einer 8-10 mm starken Stahlplatte.
Auf der Unterseite der Stahlplatte ist umlaufend eine kompressible, den Anforderungen angepasste Spezialdichtung aufgebracht.
Durch das Eigengewicht der Stahlplatte wird die Dichtung komprimiert, wobei sie sich den Unebenheiten des Bodens anpasst und so ein ausreichend flüssigkeitsdichter Abschluss gewährleistet wird.

Ein Tragegriff und eine Aufnahmelasche sind seitlich so angebracht, dass die Abdeckung problemlos von Fahrzeugen wie LKW’s oder Gabelstaplern überfahren werden kann.

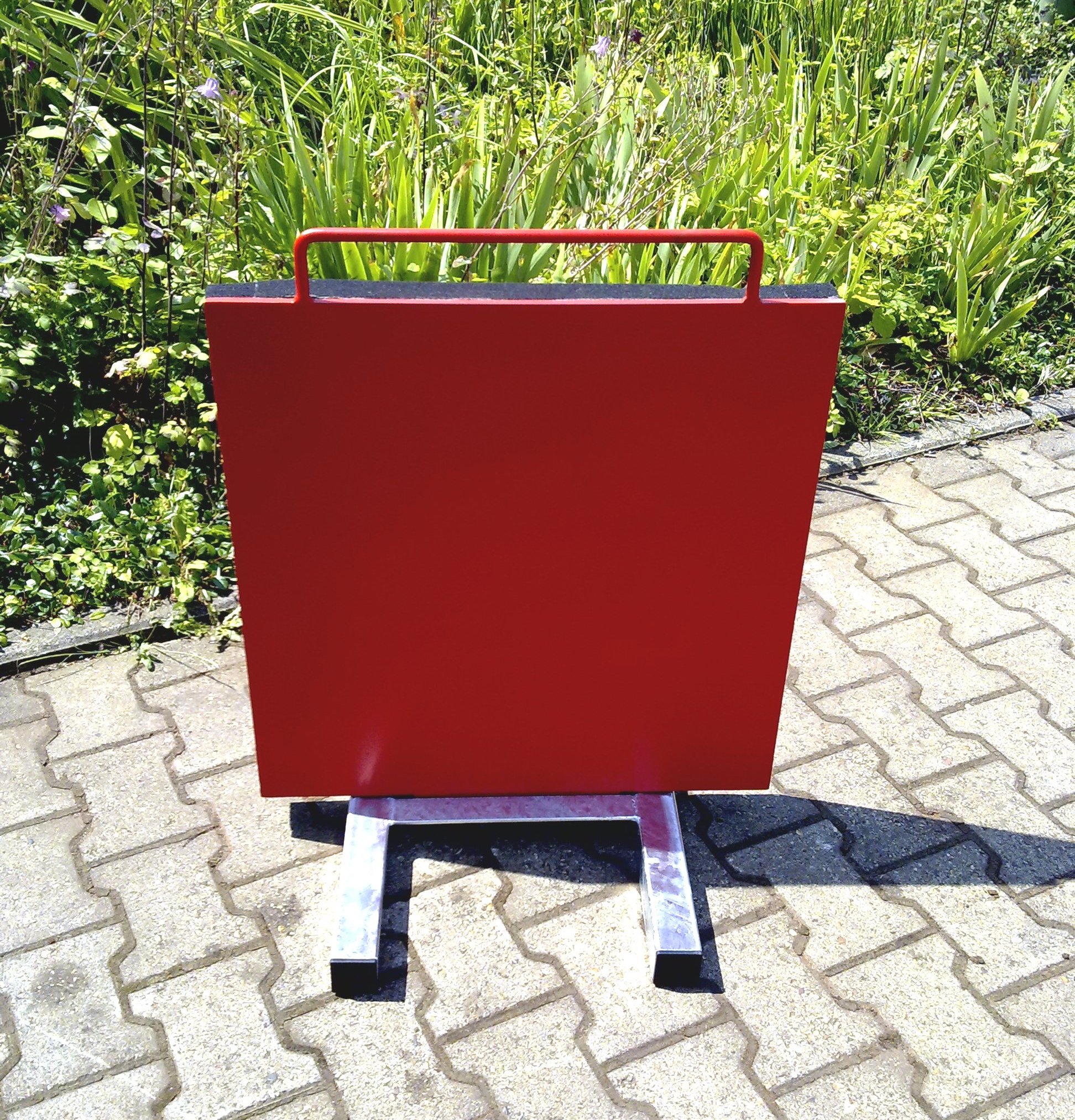

Um eine ordnungsgemäße Lagerung sowie einen schnellen uns sicheren Transport der Kanaleinlauf-Abdeckung zu gewährleisten, empfehlen wir Ständer und eine spezielle Transportkarre, diese sind als Zubehör erhältlich.
Die Transportkarre ist mit einer Gelenkaufnahme, passend zu der Aufnahmelasche an der Abdeckung, versehen.
Mit Hilfe der Transportkarre lässt sich die Abdeckung mühelos zum Einsatzort fahren, und kann genau auf den zu verschließenden Kanaleinlauf positioniert werden.

Alle Metallteile sind in RAL 3020 Verkehrsrot pulverbeschichtet.

reduzieren

Kanalabdeckung SPV

Standardgrößen:

• 625 x 625 x 3 mm
• 625 x 400 x 3 mm
• Sondergrößen oder im Rundformat auf Anfrage möglich

Dieser Typ Kanaleinlauf-Abdeckung ist geeignet für rissfreie Untergründe mit bis zu 30 mm Boden Unebenheiten.

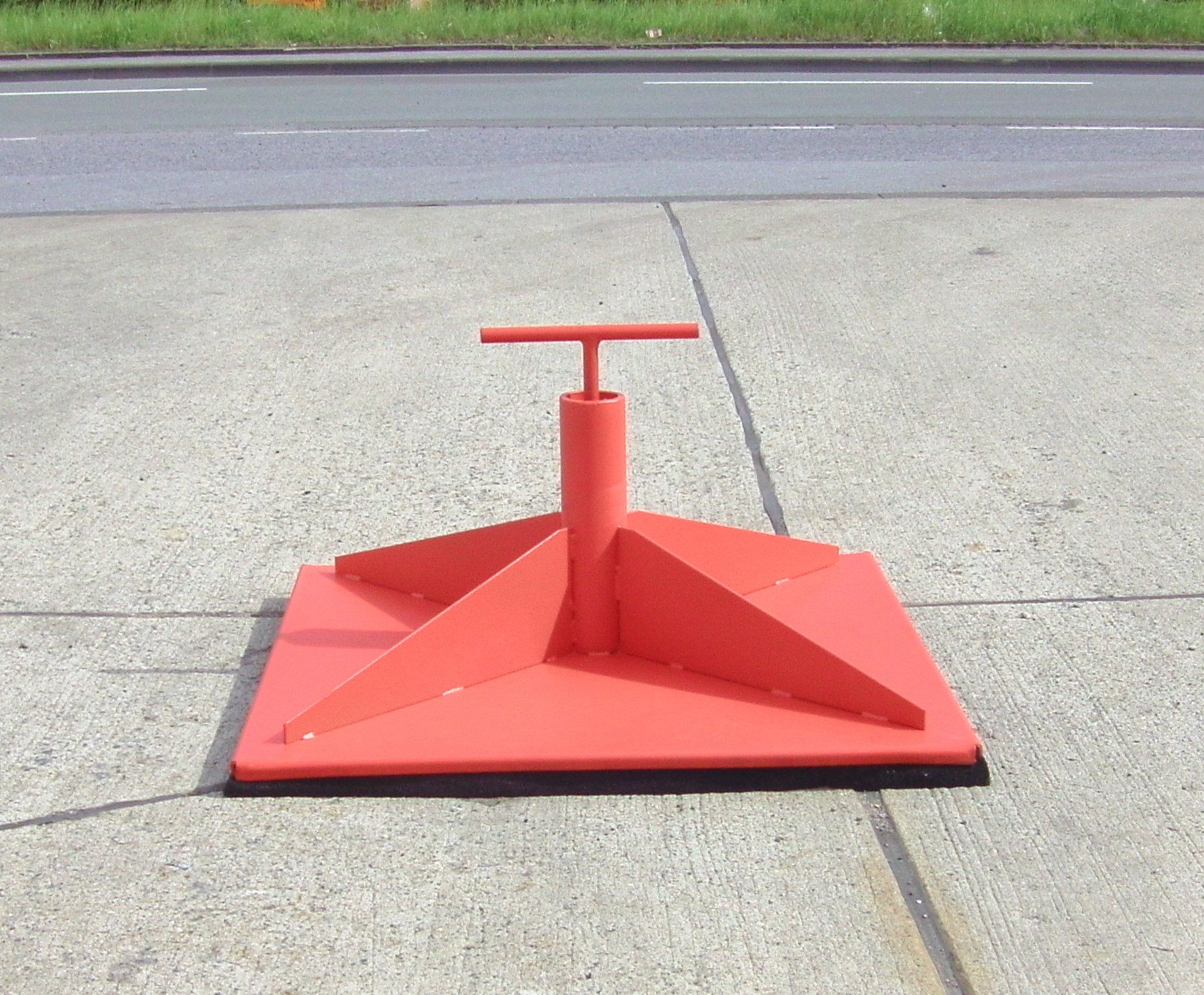

Die Kanaleinlauf-Abdeckung mit Spannvorrichtung besteht aus einer 2,5 mm starken Stahlplatte, an der ein Rohr zur Führung eines Druckhebels angeschweißt ist. Am Ende des Druckhebels ist ein Riegel quer aufgeschraubt, um die Kanaleinlauf-Abdeckung unterhalb des Gullyrostes zu arretieren. Um eine optimale Druckverteilung zu erreichen, sind vier Knotenbleche zwischen dem Führungsrohr und der Stahlblechplatte eingeschweißt.

Auf der Unterseite der Stahlblechplatte ist umlaufend eine kompressible, den Anforderungen angepasste Spezialdichtung aufgebracht.
Im eingesetzten Zustand wird die Dichtung so komprimiert, dass sie sich den Unebenheiten des Bodens anpasst und hierdurch ein ausreichend flüssigkeitsdichter Abschluss gewährleistet wird.

Zur ordnungsgemäßen Lagerung empfehlen wir zu jeder Abdeckung einen passenden Ständer.

Alle Metallteile sind in RAL 3020 pulverbeschichtet.
